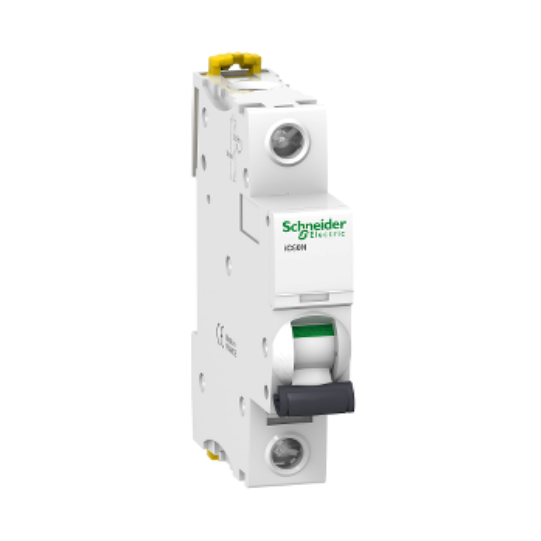

Schneider Electric Acti 9 ACTI9 1P 63A courbe D - A9F75163
Schneider Electric Acti 9 ACTI9 1P 63A courbe D - A9F75163

ACTI9 1P 63A courbe D - A9F75163

SKU : A9F75163

Contact us for price and lead time for this product. Our team will respond quickly.

Lead time: 2–3 weeks – Ships quickly after order confirmation



We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.

Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.

We take great care in packaging and ensure all goods are delivered safely and promptly.

REQUEST A QUOTE
Estimated Delivery : - .

ACTI9 1P 63A courbe D - A9F75163

DESCRIPTION

Fonction de l?appareil: Distribution
Gamme: Acti 9
Nom du produit: Acti 9 iC60
Fonction produit: Disjoncteur miniature
Nom de l'appareil: IC60N
Description des pôles: 1P
Nombre de pôles protégés: 1
In courant assigné d'emploi: 63 A
Type de réseau: CC / CA
Type de déclencheur: Thermique-magnétique
Courbe de déclenchement: D
Pouvoir de coupure: 6000 A Icn à 230 V c.a. 50/60 Hz conforme à EN/IEC 60898-110 kA Icu at 60...72 V DC conforming to EN/IEC 60947-215 kA Icu at 12...60 V DC conforming to EN/IEC 60947-210 kA Icu à 220...240 V c.a. 50/60 Hz conforme à EN/IEC 60947-236 kA Icu à 12...60 V c.a. 50/60 Hz conforme à EN/IEC 60947-220 kA Icu à 100...133 V c.a. 50/60 Hz conforme à EN/IEC 60947-2
Fréquence du réseau: 50/60 Hz
Déclenchement magnétique: 12 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit: 27 kA 75 % conforme à EN 60947-2 - 12...60 V c.a. 50/60 Hz7.5 kA 75 % conforming to EN 60947-2 - 220...240 V AC 50/60 Hz27 kA 75 % conforming to IEC 60947-2 - 12...60 V AC 50/60 Hz7,5 kA 75 % conforme à IEC 60947-2 - 220...240 V c.a. 50/60 Hz15 kA 75 % conforme à IEC 60947-2 - 100...133 V c.a. 50/60 Hz15 kA 75 % conforme à EN 60947-2 - 100...133 V c.a. 50/60 Hz6000 A 100 % conforming to EN 60898-1 - 230 V AC 50/60 Hz6000 A 100 % conforming to IEC 60898-1 - 230 V AC 50/60 Hz10 kA 100 % conforme à EN 60947-2 - 72 V c.c.10 kA 100 % conforming to IEC 60947-2 - 72 V DC15 kA 100 % conforme à EN 60947-2 - 12...60 V c.c.15 kA 100 % conforming to IEC 60947-2 - 12...60 V DC
[Ui] tension d'isolement:
[Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2
Coupure pleinement apparente: Oui
Type de commande: TouIndicateur de déclenchement
Mode d'installation: Fixe
Support de montage: Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas: oui
Pas de 9 mm: 2
Hauteur: 85 mm
Largeur: 18 mm
Profondeur: 78,5 mm
Poids du produit: 0,215kg
Couleur: Blanc
Endurance mécanique: 20000 cycle
Endurance électrique: 10000 cycle
Type de raccordement: Terminal simple (haut ou bas) 1?35 mm² rigideTerminal simple (haut ou bas) 1?25 mm² souple
Longueur de dénudage des fils: 14 mm pour haut ou bas connexion
Couple de serrage: 3.5 N.m haut ou bas
Protection différentielle: sans
Degré de protection IP: IP20 se conformer à CEI 60529IP20 se conformer à EN 60529
Degré de pollution:
Catégorie de surtension: IV
Tropicalisation: 2 se conformer à IEC 60068-1
Humidité relative: 95 % à 55 °C
Altitude de fonctionnement: 0?2000 m
Température de fonctionnement: -35?70 °C
Température ambiante de stockage: -40?85 °C
Code EAN: 3606480080869
