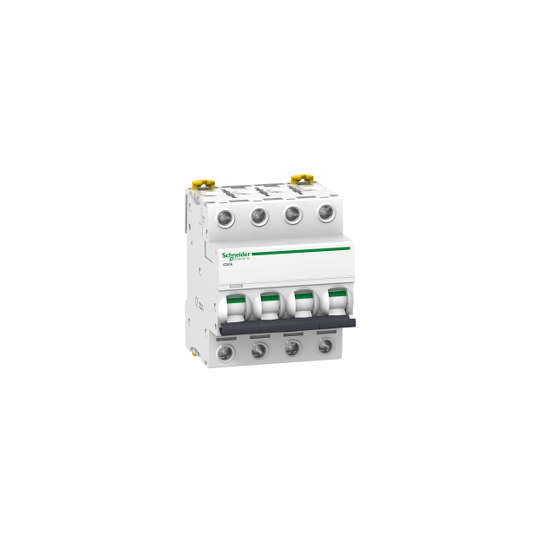

ACTI9 4P 20A courbe B - A9F83420
DESCRIPTION
| Application: | Distribution |
|---|---|
| Gamme: | Acti 9 |
| Gamme de produits: | IC60 |
| Nom du produit: | Acti 9 iC60 |
| Type de produit ou équipement: | Disjoncteur miniature |
| Nom de l'appareil: | IC60H |
| Description des pôles: | 4P |
| Nombre de pôles protégés: | 4 |
| In courant assigné d'emploi: | 20 A |
| Type de réseau: | CACC |
| Type de déclencheur: | Thermique-magnétique |
| Courbe de déclenchement: | B |
| Codification du pouvoir de coupure: | H |
| Pouvoir de coupure: | 10000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-142 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-215 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-230 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-242 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-215 kA Icu à |
| Catégorie d'emploi: | Catégorie A se conformer à EN 60947-2CEI 60947-2 Catégorie A |
| Aptitude au sectionnement: | Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2IEC 60898-1 OuiOui se conformer à CEI 60947-2 |
| Normes: | EN 60947-2IEC 60898-1CEI 60947-2EN 60898-1 |
| Fréquence du réseau: | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi: | 220...240 V CA 50/60 Hz50/60 Hz CA 400 V380...415 V CA 50/60 Hz440 V CA 50/60 Hz12?133 V CA 50/60 Hz180?250 V CC |
| Déclenchement magnétique: | 4 x In +/- 20 % |
| [Ics] pouvoir assigné de coupure de service en court-circuit: | 15 kA 50 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 50 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz5 kA 50 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz15 kA 50 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 50 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz5 kA 50 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz7500 A 75 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz7500 A 75 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz21 kA 50 % se conformer à CEI 60947-2 - 12?133 V CA 50/60 Hz21 kA 50 % se conformer à EN 60947-2 - 12?133 V CA 50/60 Hz15 kA 100 % se conformer à CEI 60947-2 - 180?250 V CC15 kA 100 % se conformer à EN 60947-2 - 180?250 V CC |
| Classe de limitation: | 3 se conformer à EN 60898-13 se conformer à IEC 60898-1 |
| [Ui] tension d'isolement: | 500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2 |
| Coupure pleinement apparente: | Oui |
| Type de commande: | Par maneton |
| Indication de tension: | Signalisation de déclenchement |
| Mode d'installation: | Fixe |
| Support de montage: | Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres: | Haut ou bas: oui |
| Pas de 9 mm: | 8 |
| Hauteur: | 85 mm |
| Largeur: | 72 mm |
| Profondeur: | 78,5 mm |
| Poids du produit: | 0,5 kg |
| Couleur: | Blanc |
| Endurance mécanique: | 20000 cycle |
| Endurance électrique: | 10000 cycle |
| Type de raccordement: | Terminal simple (haut ou bas) 1?25 mm² rigideTerminal simple (haut ou bas) 1?16 mm² souple |
| Longueur de dénudage des fils: | 14 mm pour haut ou bas connexion |
| Couple de serrage: | Haut ou bas 2 N.m |
| Protection différentielle: | Bloc séparé |
| Code de compatibilité: | IC60 |
| Degré de protection IP: | IP20 se conformer à CEI 60529IP20 se conformer à EN 60529 |
|---|---|
| Degré de pollution: | 3 se conformer à EN 60947-23 se conformer à CEI 60947-2 |
| Catégorie de surtension: | IV |
| Tropicalisation: | 2 se conformer à IEC 60068-1 |
| Humidité relative: | 95 % à 55 °C |
| Altitude de fonctionnement: | 0?2000 m |
| Température ambiante de fonctionnement: | -35?70 °C |
| Température ambiante de stockage: | -40?85 °C |
| Statut environnemental de l'offre: | Produit Green PremiumRégulation REACh |
| Code EAN: | 3606480081651 |
|---|---|
| Rappels: |
Ce disjoncteur de la marque Schneider A9F83420 est un de la gamme Acti 9. Il réalise une protection sur 4P et possède une technologie de déclencheur Thermique-magnétique . D'une consommation de 20 A et d'un déclenchement selon une courbe B élaborée pour les réalisations suivantes : câbles grande longueur, récepteurs sensibles. Le pouvoir de coupure est de 30 kA sous 220...240 V et de 15 kA sous 380...415 V. Nous vous signalons que ce disjoncteur exige 4 modules de largeur pour être logé dans une armoire ou un coffret. Il se raccorde avec des fils rigides de 25 mm² ri maximum ou des fils souples de 16 mm² so maximum. |
