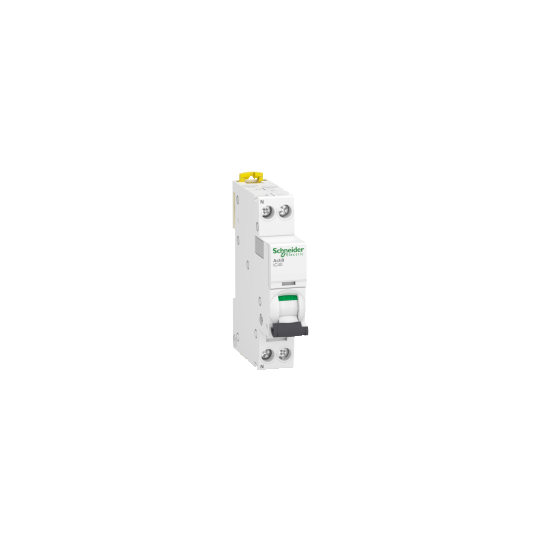

Acti9 IC40a disj mod 1P+N 32A courbe B 4500A/6kA - A9P42632
DESCRIPTION
| Gamme: | Acti9 |
|---|---|
| Nom du produit: | Acti9 iC40 |
| Type de produit ou équipement: | Disjoncteur miniature |
| Nom de l'appareil: | IC40 |
| Application: | Distribution |
| Description des pôles: | 1P + N |
| Nombre de pôles protégés: | 1 |
| Position du pôle neutre: | Gauche |
| In courant assigné d'emploi: | 32 A |
| Type de réseau: | CA |
| Type de déclencheur: | Thermique-magnétique |
| Courbe de déclenchement: | B |
| Codification du pouvoir de coupure: | A |
| Pouvoir de coupure: | EN/CEI 60947-2 CA 230 V Icu 6 kA 50/60 Hz4500 A Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-1 |
| Aptitude au sectionnement: | Oui se conformer à EN/CEI 60947-2 |
| Labels qualité: | KEMAIMQ |
| Fréquence du réseau: | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi: | 230 V CA 50/60 Hz |
| Limite de déclenchement magnétique: | 3...5 x In se conformer à EN/CEI 60898-14 x In +/- 20 % se conformer à EN/CEI 60947-2 |
| [Ics] pouvoir de coupure de service : | 4500 A 100 % Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-175 % Icu 4,5 kA CA 50/60 Hz EN/CEI 60947-2 230 V |
| Classe de limitation: | EN/CEI 60898-1 3 |
| [Ui] tension d'isolement: | 400 V CA 50/60 Hz se conformer à EN/CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs: | 4 kV se conformer à EN/CEI 60947-2 |
| Coupure pleinement apparente: | Oui |
| Type de commande: | Par maneton |
| Indication de tension: | Indication ON/OFFSignalisation de déclenchement |
| Mode d'installation: | Encliquetable |
| Support de montage: | Rail DIN |
| Pas de 9 mm: | 2 |
| Hauteur: | 85 mm |
| Largeur: | 18 mm |
| Profondeur: | 74 mm |
| Poids du produit: | 120 g |
| Couleur: | Blanc |
| Endurance mécanique: | 20000 cycle |
| Endurance électrique: | 10000 cycle |
| Verrouillages optionnels: | Dispositif de cadenassage |
| Type de raccordement: | Bornes type tunnel haut ou bas1?10 mm² soupleBornes type tunnel haut ou bas1?16 mm² rigide |
| Longueur de dénudage des fils: | 14 mm pour haut ou bas connexion |
| Couple de serrage: | Haut ou bas 2 N.m |
| Protection différentielle: | Bloc séparé |
| Code de compatibilité: | IC40 |
| Normes: | EN/CEI 60898-1EN/CEI 60947-2 |
|---|---|
| Certifications du produit: | CEBVRINADNV |
| Degré de protection IP: | IP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529 |
| Degré de pollution: | 3 se conformer à EN/CEI 60947-2 |
| Humidité relative: | 95 % à 55 °C |
| Altitude de fonctionnement: | 2000 m |
| Température de fonctionnement: | -25?70 °C |
| Température ambiante de stockage: | -40?85 °C |
| Statut environnemental de l'offre: | Produit Green PremiumRégulation REACh |
| Code EAN: | 3606481324313 |
|---|---|
| Rappels: |
Ce disjoncteur de la marque Schneider A9P42632 est un de la gamme Acti9. Ce dernier réalise une protection sur 1P + N et possède une technologie de déclencheur Thermique-magnétique . D'une consommation de 32 A et d'un déclenchement selon une courbe B élaborée pour les pratiques ci-après : câbles grande longueur, récepteurs sensibles. Il se branche avec des fils rigides de 16 mm² ri maximum ou des fils souples de 10 mm² so maximum. |
