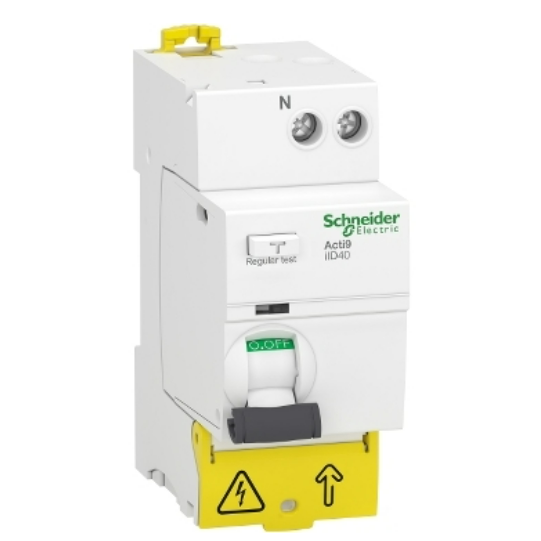

Acti9 iIG40 interrupteur diff tête de groupe 1P+N 25A 30mA type AC - A9R63625
DESCRIPTION
| Gamme: | Acti9 |
|---|---|
| Nom du produit: | Acti9 iID40 |
| Type de produit ou équipement: | Interrupteur différentiel |
| Nom de l'appareil: | IID40 |
| Description des pôles: | 1P + N |
| Position du pôle neutre: | Gauche |
| In courant assigné d'emploi: | 25 A |
| Type de réseau: | CA |
| Sensibilité du différentiel: | 30 mA |
| Temporisation : | Instantané |
| Type: | Type AC |
| Aptitude au sectionnement: | Oui se conformer à EN/CEI 60947-2 |
| Labels qualité: | VDE |
| Position de l'appareillage dans l'installation: | Groupe d'arrivées |
|---|---|
| Fréquence du réseau: | 50/60 Hz |
| [Ue] tension assignée d'emploi: | 220...240 V CA 50/60 Hz |
| Technologie différentiel: | Indépendant de la tension |
| Pouvoir assigné de coupure et fermeture: | Idm 1500 A |
| Courant nominal de court-circuit conditionnel: | 10000 A |
| [Ui] tension d'isolement: | 500 V CA 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV |
| Coupure pleinement apparente: | Oui |
| Type de commande: | Par maneton |
| Mode d'installation: | Encliquetable |
| Support de montage: | Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres: | Haut: dent |
| Pas de 9 mm: | 4 |
| Hauteur: | 91 mm |
| Largeur: | 36 mm |
| Profondeur: | 74 mm |
| Poids du produit: | 184 g |
| Couleur: | Blanc |
| Endurance mécanique: | 20000 cycle |
| Endurance électrique: | 15000 cycle |
| Verrouillages optionnels: | Dispositif de cadenassage |
| Type de raccordement: | Bornes type tunnel bas1...35 mm² rigideBornes type tunnel bas1...25 mm² soupleBornes type tunnel haut1...16 mm² rigideBornes type tunnel haut1...10 mm² souple |
| Longueur de dénudage des fils: | Haut ou bas 14 mm |
| Couple de serrage: | 3,5 N.m bas2 N.m haut |
| Code de compatibilité: | IID40 |
| Normes: | EN/CEI 61008-2-1 |
|---|---|
| Certifications du produit: | CE |
| Degré de protection IP: | CEI 60529 IP20CEI 60529 IP40 Boîtier modulaire |
| Degré de pollution: | 3 |
| Compatibilité électromagnétique: | Tenue aux ondes 8/20 µs, 250 A se conformer à EN/CEI 61008-2-1 |
| Humidité relative: | 95 % à 55 °C |
| Altitude de fonctionnement: | 2000 m |
| Température de fonctionnement: | -5...60 °C |
| Température ambiante de stockage: | -40...85 °C |
| Statut environnemental de l'offre: | Produit Green PremiumRégulation REACh |
| Code EAN: | 3606481356666 |
|---|---|
