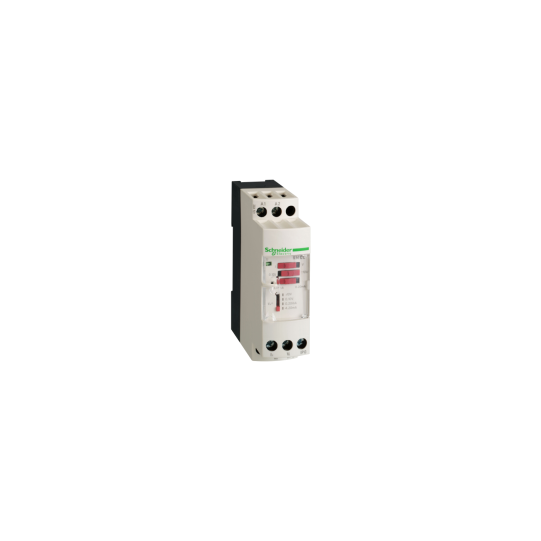

Zelio analog - convertisseur analogique isolé - 0..20mA - RMCL55BD
DESCRIPTION
| Gamme de produits: | Zelio Analog |
|---|---|
| Fonction produit: | Convertisseur tension/courant |
| Type d'entrée analogique: | Courant 0...20 mACourant 4...20 mATension +/- 10 V DCTension 0...10 V CC |
| Type de sortie analogique: | Courant 0...20 mA Courant 4...20 mA Tension +/- 10 V >= 100 kOhm commutableTension 0...10 V >= 100 kOhm commutable |
| Type de protection: | Protection contre surtension en sortie (+/- 30 V)Protection contre inversion de polarité à la sortieProtection contre court-circuit à la sortie |
|---|---|
| Tension de sorties analogiques: | 11...15 V, sortie sélectionnée thermistor, quand pas d'entrée ou ligne d'entrée coupée, entrée sélectionnée est tension11...15 V, sortie sélectionnée 0...10 V, quand pas d'entrée ou ligne d'entrée coupée, entrée sélectionnée est tension-15...0 V, sortie sélectionnée 0...20 mA, quand pas d'entrée ou ligne d'entrée coupée, entrée sélectionnée est courant-15...0 V, sortie sélectionnée 4...20 mA, quand pas d'entrée ou ligne d'entrée coupée, entrée sélectionnée est courant |
| Fonction de sortie analogique: | 22...30 mA, sortie sélectionnée 0...20 mA, quand pas d'entrée ou ligne d'entrée coupée, entrée sélectionnée est tension22...30 mA, sortie sélectionnée 4...20 mA, quand pas d'entrée ou ligne d'entrée coupée, entrée sélectionnée est tension0...-30 mA, sortie sélectionnée 0...20 mA, quand pas d'entrée ou ligne d'entrée coupée, entrée sélectionnée est courant4...-30 mA, output selected 4...20 mA, when no input or input wire broken, input selected is courant |
| [Us] tension d'alimentation: | 24 V DC +/- 20 %, isolé |
| Consommation électrique: | |
| Signalisation locale: | LED vert (puissance ON) |
| Erreur de mesure: | +/- 1 % de l'échelle à 20 °C+/- 10 % pleine échelle à 20 °C (interférence électromagnétique de 10 V/m) |
| Précision de répétition: | +/- 0,2 % de la pleine échelle à 20 °C+/- 0,6 % pleine échelle à 60 °C |
| Coefficient de température: | 200 ppm/°C |
| Capacité de serrage des bornes: | 2 x 1,5 mm²1 x 2,5mm² |
| Couple de serrage: | 0.6?1.1 N.m |
| Marquage: | CE |
| Tenue aux ondes de choc: | 0.5 kV pour 1,2/50 µs conformément à IEC 61000-4-5 |
| [Ui] tension assignée d'isolement: | 2 kV |
| Mode de fixation: | Par vis, platine de montageClip-on, rail DIN symétrique 35 mm |
| Données de fiabilité de la sécurité: | MTTFd = 21,6 annéesB10d = 20000 |
| Poids: | 0.12 kg |
| Normes: | IEC 60947-1IEC 60584-1 |
|---|---|
| Certifications du produit: | ULCSAGL |
| Degré de protection IP: | IP20 bornierIP50 enveloppe |
| Tenue au feu: | 850 °C conforme à IEC 60695-2-1850 °C conforme à UL |
| Tenue aux chocs mécaniques: | 50 gn pour 11 ms conforme à IEC 60068-2-27 |
| Tenue aux vibrations: | 5 gn (f = 10?100 Hz) conformément à IEC 60068-2-6 |
| Tenue aux décharges électrostatiques: | 6 kV (en contact) conforme à IEC 6100-4-11 niveau 38 kV (dans l'air) conforme à IEC 6100-4-11 niveau 3 |
| Tenue aux transitoires rapides: | 1 kV sur entrée-sortie conformément à IEC 61000-4-42 kV sur alimentation électrique conformément à IEC 61000-4-4 |
| Perturbation radiée/conduite: | CISPR11CISPR22 groupe 1- classe B |
| Température ambiante pour le stockage: | -40?85 °C |
| Température de fonctionnement: | 0?50 °C (montage juxtaposé)0?60 °C (espacement de 2 cm) |
| Degré de pollution: | 2 conforme à IEC 60664-1 |
| Période: | 18 mois |
| Code EAN: | 3389110108897 |
|---|---|
| Contexte: |
Les convertisseurs analogiques de la gamme Zelio Analog convertissent des signaux issus de capteurs ou de mesures électriques, en signaux standardisés, compatibles avec les plate-formes d'automatismes et les régulateurs. Ils permettent également d'augmenter la distance de connexion entre une capteur et l'équipement d'acquisition de mesure.
|
