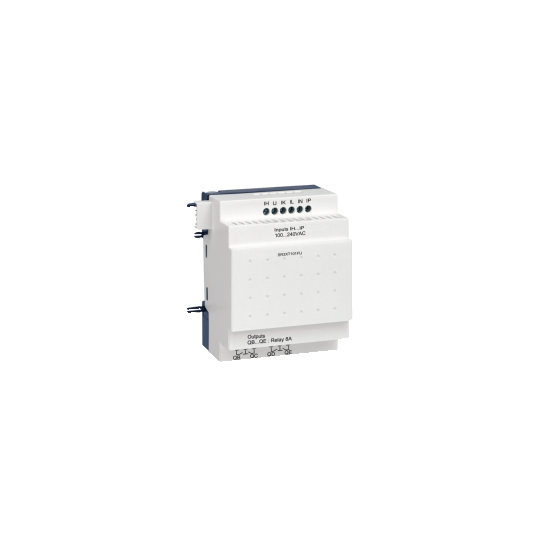

Zelio Logic - module d'extension E/S TOR - 10 entrées/sorties - 100..240Vca - SR3XT101FU
DESCRIPTION
| Gamme de produits: | Zelio Logic |
|---|---|
| Fonction produit: | Module d'extension d'E/S discrète |
| Nombre de lignes de schéma de contrôle: | 120 avec Ladder programmation |
|---|---|
| Temps de cycle: | 6?90 ms |
| Temps de sauvegarde: | 10 ans à 25 °C |
| Dérive de l'horloge: | 12 min/an à 0?55 °C |
| Vérifications: | Mémoire du programme à chaque mise sous tension |
| [Us] tension d'alimentation: | 100...240 V CA |
| Limites de la tension d'alimentation: | 85?264 V |
| Fréquence d'alimentation: | 50/60 Hz |
| Protection inversion de polarité: | Avec |
| Nombre entrées TOR: | 6 |
| Tension entrées numériques: | 100...240 V CA |
| Courant d'entrée numérique: | 0,6 mA |
| Fréquences d'entrée numérique: | 47...53 Hz57,..63 Hz |
| Tension état 1 garanti: | >= 79 V pour entrée TOR |
| Tension état 0 garanti: | = 40 V pour entrée TOR |
| état actuel 1 garanti: | >= 0.17 mA pour entrée TOR |
| état actuel 0 garanti: | = 0.5 mA pour entrée TOR |
| Impédance d'entrée: | 350 kOhm (entrée TOR) |
| Nombre de sorties: | 4 relais sortie(s) |
| Limites de la tension de sortie: | 24...250 V CA5...30 V DC (sortie relais) |
| Description des contacts: | "F" pour sortie relais |
| Courant thermique de sortie: | 8 A pour les 4 sorties (sortie relais) |
| Durée de vie électrique: | 500000 cycle à 230 V, 0.9 A (AC-15) pour sortie relais se conformer à EN/IEC 60947-5-1500000 cycle à 230 V, 1.5 A (AC-12) pour sortie relais se conformer à EN/IEC 60947-5-1500000 cycle à 24 V, 0.6 A (DC-13) pour sortie relais se conformer à EN/IEC 60947-5-1500000 cycle à 24 V, 1.5 A (DC-12) pour sortie relais se conformer à EN/IEC 60947-5-1 |
| Pouvoir de commutation en mA: | >= 10 mA à 12 V (sortie relais) |
| Taux de disponibilité en Hz: | 0,1 Hz (au courant nominal) pour sortie relais10 Hz (sans charge) pour sortie relais |
| Durée de vie mécanique: | 10000000 cycle (sortie relais) |
| [Uimp] tension assignée de tenue aux chocs: | 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1 |
| Temps de réponse: | 10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR |
| Mode de raccordement: | Bornes à vis, souple câble avec embout 1 x 0,25 à 1 x 2,5 mm² / AWG 24?AWG 14 AWGBornes à vis, souple câble avec embout 2 x 0,25 à 2 x 0,75 mm² / AWG 24 à AWG 18 AWGBornes à vis, semi-solide câble 1 x 0,2 à 1 x 2,5 mm² / AWG 25 à AWG 14 AWGBornes à vis, rigide câble 1 x 0,2 à 1 x 2,5 mm² / AWG 25 à AWG 14 AWGBornes à vis, rigide câble 2 x 0,2 à 2 x 1,5 mm² / AWG 24 à AWG 16 AWG |
| Couple de serrage: | 0,5 N.m |
| Catégorie de surtension: | III se conformer à EN/IEC 60664-1 |
| Poids: | 0,2 kg |
| Certifications du produit: | CSAC-TickGLGOSTUL |
|---|---|
| Normes: | EN/IEC 60068-2-27 EaEN/IEC 60068-2-6 FcEN/IEC 61000-4-11EN/IEC 61000-4-12EN/CEI 61000-4-2 niveau 3EN/IEC 61000-4-3EN/CEI 61000-4-4 niveau 3EN/IEC 61000-4-5EN/CEI 61000-4-6 niveau 3 |
| Degré de protection IP: | IP20 (bornier) se conformer à IEC 60529IP40 (face avant) se conformer à IEC 60529 |
| Caractéristique d'environnement: | Directive CEM se conformer à EN/IEC 61000-6-2Directive CEM se conformer à EN/IEC 61000-6-3Directive CEM se conformer à EN/IEC 61000-6-4Directive CEM se conformer à EN/CEI 61131-2 zone BDirective basse tension se conformer à EN/IEC 61131-2 |
| Perturbation radiée/conduite: | Classe B se conformer à EN 55022-11 groupe 1 |
| Degré de pollution: | 2 se conformer à EN/IEC 61131-2 |
| Température de fonctionnement: | -20?40 °C dans un boîtier non ventilé se conformer à CEI 60068-2-1 et CEI 60068-2-2-20?55 °C se conformer à CEI 60068-2-1 et CEI 60068-2-2 |
| Température ambiante pour le stockage: | -40?70 °C |
| Altitude de fonctionnement: | 2000 m |
| Transport altitude: | = 3048 m |
| Humidité relative: | 95 % sans condensation ou eau d'égouttage |
| Code EAN: | 3389110550139 |
|---|---|
| Rappels: | Ce produit Schneider SR3XT101FU est de type Module d'extension d'E/S discrète de la gamme Zelio Logic. |
