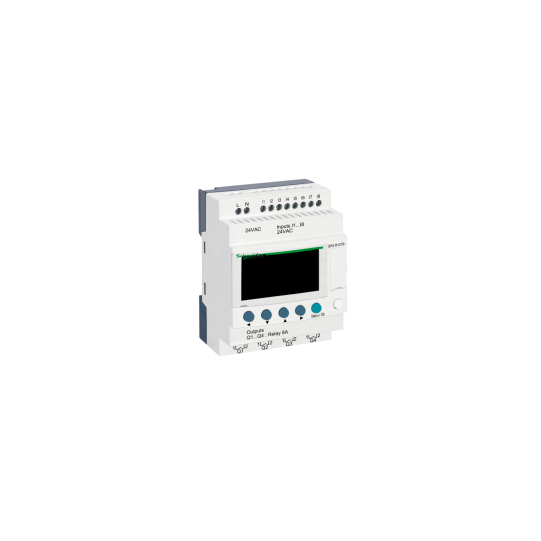

Zelio Logic - relais intelligent compact - 12 E/S 24Vca - horloge - affichage - SR2B121B
DESCRIPTION
| Gamme de produits: | Zelio Logic |
|---|---|
| Fonction produit: | Relais intelligent compact |
| Affichage local: | Avec |
|---|---|
| Nombre de lignes de schéma de contrôle: | 0 à 500 avec FBD programmation0 à 240 avec Ladder programmation |
| Temps de cycle maxi: | 6?90 ms |
| Temps de sauvegarde: | 10 ans à 25 °C |
| Dérive de l'horloge: | 6 s/mois à 25 °C12 min/an à 0?55 °C |
| Vérifications: | Mémoire du programme à chaque mise sous tension |
| [Us] tension d'alimentation: | 24 V |
| Limites de la tension d'alimentation: | 20,4?28,8 V |
| Fréquence d'alimentation: | 50/60 Hz |
| Courant d'alimentation maximal: | 145 mA (sans extension) |
| Puissance consommée maximale en VA: | 4 VA sans extension |
| Tension d'isolement: | 1780 V |
| Type de protection: | Contre l'inversion de bornes (instructions de contrôle non exécutées) |
| Nombre entrées TOR: | 8 |
| Tension entrées numériques: | 24 V CA |
| Courant d'entrée TOR: | 4,4 mA |
| Fréquences d'entrée numérique: | 47...53 Hz57,..63 Hz |
| Tension état 1 garanti: | >= 14 V pour entrée TOR |
| Tension état 0 garanti: | = 5 V pour entrée TOR |
| état actuel 1 garanti: | >= 2 mA pour entrée TOR |
| état actuel 0 garanti: | = 0.5 mA pour entrée TOR |
| Impédance d'entrée: | 4,6 kOhm (entrée TOR) |
| Nombre de sorties: | 4 relais sortie(s) |
| Limites de la tension de sortie: | 24...250 V CA5...30 V DC (sortie relais) |
| Description des contacts: | "F" pour sortie relais |
| Courant thermique de sortie: | 8 A pour les 4 sorties (sortie relais) |
| Durée de vie électrique: | 500000 cycle AC-12 à 230 V, 1.5 A pour sortie relais se conformer à EN/IEC 60947-5-1500000 cycle AC-15 à 230 V, 0.9 A pour sortie relais se conformer à EN/IEC 60947-5-1500000 cycle DC-12 à 24 V, 1.5 A pour sortie relais se conformer à EN/IEC 60947-5-1500000 cycle DC-13 à 24 V, 0.6 A pour sortie relais se conformer à EN/IEC 60947-5-1 |
| Pouvoir de commutation en mA: | >= 10 mA à 12 V (sortie relais) |
| Taux de disponibilité en Hz: | 0,1 Hz (au courant nominal) pour sortie relais10 Hz (sans charge) pour sortie relais |
| Durée de vie mécanique: | 10000000 cycle (sortie relais) |
| [Uimp] tension assignée de tenue aux chocs: | 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1 |
| Horloge: | Avec |
| Temps de réponse: | 10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR |
| Mode de raccordement: | Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25 à AWG 14 semi-solideBornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25 à AWG 14 rigideBornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24?AWG 14 souple avec emboutBornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24 à AWG 16 rigideBornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24 à AWG 18 souple avec embout |
| Couple de serrage: | 0,5 N.m |
| Catégorie de surtension: | III se conformer à EN/IEC 60664-1 |
| Poids: | 0,25 kg |
| Immunité aux micro coupures: | = 10 ms répété 20 fois |
|---|---|
| Certifications du produit: | CSAC-TickGLGOSTUL |
| Normes: | EN/IEC 60068-2-27 EaEN/IEC 60068-2-6 FcEN/IEC 61000-4-11EN/IEC 61000-4-12EN/CEI 61000-4-2 niveau 3EN/IEC 61000-4-3EN/CEI 61000-4-4 niveau 3EN/IEC 61000-4-5EN/CEI 61000-4-6 niveau 3 |
| Degré de protection IP: | IP20 (bornier) se conformer à IEC 60529IP40 (face avant) se conformer à IEC 60529 |
| Caractéristique d'environnement: | Directive CEM se conformer à EN/IEC 61000-6-2Directive CEM se conformer à EN/IEC 61000-6-3Directive CEM se conformer à EN/IEC 61000-6-4Directive CEM se conformer à EN/CEI 61131-2 zone BDirective basse tension se conformer à EN/IEC 61131-2 |
| Perturbation radiée/conduite: | Classe B se conformer à EN 55022-11 groupe 1 |
| Degré de pollution: | 2 se conformer à EN/IEC 61131-2 |
| Température de fonctionnement: | -20?40 °C dans un boîtier non ventilé se conformer à CEI 60068-2-1 et CEI 60068-2-2-20?55 °C se conformer à CEI 60068-2-1 et CEI 60068-2-2 |
| Température ambiante pour le stockage: | -40?70 °C |
| Altitude de fonctionnement: | 2000 m |
| Transport altitude maxi: | = 3048 m |
| Humidité relative: | 95 % sans condensation ou eau d'égouttage |
| Code EAN: | 3389110549157 |
|---|---|
| Rappels: | Ce produit de la marque Schneider SR2B121B est de type Relais intelligent compact de la gamme Zelio Logic. |
