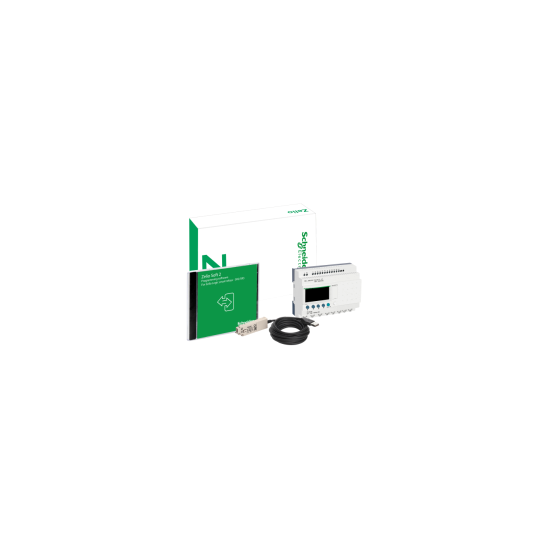

| Composition du kit: |
Câble PC SR2USB01 pour connexion au PCSR2B201FUCD-ROM du logiciel de programmation Zelio Soft 2 |
| Nombre d'entrées/sorties maximal: |
20 |
| Affichage local: |
Avec |
| Nombre de lignes de schéma de contrôle: |
0...200 avec FBD programmation120 avec Ladder programmation |
| Temps de cycle maxi: |
6?90 ms |
| Temps de sauvegarde: |
10 ans à 25 °C |
| Dérive de l'horloge: |
6 s/mois à 25 °C12 min/an à 0?55 °C |
| Vérifications: |
Mémoire du programme à chaque mise sous tension |
| [Us] tension d'alimentation: |
100...240 V |
| Limites de la tension d'alimentation: |
85?264 V |
| Fréquence d'alimentation: |
50/60 Hz |
| Courant d'alimentation maximal: |
100 mA à 100 V (sans extension)50 mA à 240 V (sans extension) |
| Puissance consommée maximale en VA: |
11 VA sans extension |
| Tension d'isolement: |
1780 V |
| Type de protection: |
Contre l'inversion de bornes (instructions de contrôle non exécutées) |
| Tension entrées numériques: |
100...240 V CA |
| Courant d'entrée TOR: |
0,6 mA |
| Fréquences d'entrée numérique: |
47...53 Hz57,..63 Hz |
| Tension état 1 garanti: |
>= 79 V pour entrée TOR |
| Tension état 0 garanti: |
= 40 V pour entrée TOR |
| état actuel 1 garanti: |
>= 0.17 mA pour entrée TOR |
| état actuel 0 garanti: |
= 0.5 mA pour entrée TOR |
| Impédance d'entrée: |
350 kOhm (entrée TOR) |
| Limites de la tension de sortie: |
24...250 V CA5...30 V DC (sortie relais) |
| Description des contacts: |
"F" pour sortie relais |
| Courant thermique de sortie: |
8 A pour les 8 sorties (sortie relais) |
| Durée de vie électrique: |
500000 cycle AC-12 à 230 V, 1.5 A pour sortie relais se conformer à EN/IEC 60947-5-1500000 cycle AC-15 à 230 V, 0.9 A pour sortie relais se conformer à EN/IEC 60947-5-1500000 cycle DC-12 à 24 V, 1.5 A pour sortie relais se conformer à EN/IEC 60947-5-1500000 cycle DC-13 à 24 V, 0.6 A pour sortie relais se conformer à EN/IEC 60947-5-1 |
| Pouvoir de commutation en mA: |
>= 10 mA à 12 V (sortie relais) |
| Taux de disponibilité en Hz: |
0,1 Hz (au courant nominal) pour sortie relais10 Hz (sans charge) pour sortie relais |
| Durée de vie mécanique: |
10000000 cycle (sortie relais) |
| [Uimp] tension assignée de tenue aux chocs: |
4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1 |
| Horloge: |
Sans |
| Temps de réponse: |
10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR |
| Mode de raccordement: |
Bornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25 à AWG 14 semi-solideBornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25 à AWG 14 rigideBornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24?AWG 14 souple avec emboutBornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24 à AWG 16 rigideBornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24 à AWG 18 souple avec embout |
| Couple de serrage: |
0,5 N.m |
| Catégorie de surtension: |
III se conformer à EN/IEC 60664-1 |
| Poids: |
0,85 kg |
