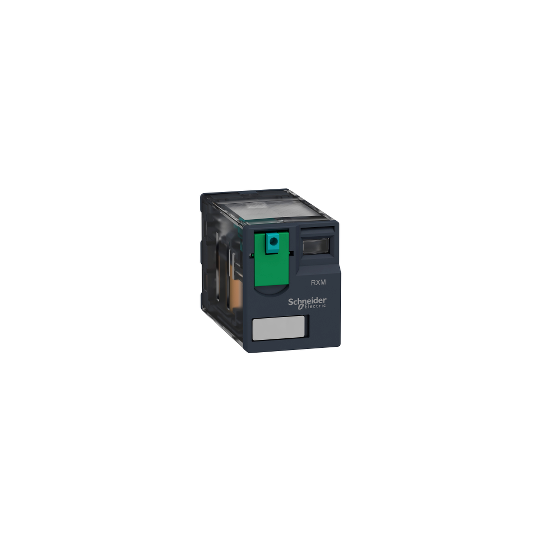

Zelio Relay RXM - relais miniature - embroch - test - 4OF bas niv - 3A - 24VDC - RXM4GB1BD
DESCRIPTION
| Gamme de produits: | Zelio Relay |
|---|---|
| Nom de gamme: | Miniature |
| Fonction produit: | Relais enfichable |
| Nom de l'appareil: | RXM |
| Description des contacts: | 4 F/O |
| Tension circuit de commande: | 24 V CC |
| [Ithe] courant thermique d'emploi sous enveloppe: | 3 A à -40?55 °C |
| état LED : | Sans |
| Type de commande: | Bouton de test verrouillable |
| Coefficient d'utilisation: | 20 % |
| Forme des broches: | Plat |
|---|---|
| [Ui] tension assignée d'isolement: | 250 V se conformer à IEC300 V se conformer à UL300 V se conformer à CSA |
| [Uimp] tension assignée de tenue aux chocs: | 2,5 kV pour 1,2/50 µs |
| Matériau des contacts: | Argent plaqué or |
| [Ie] courant assigné d'emploi maximal: | 2 A à 28 V DC ("F") se conformer à IEC2 A à 250 V AC ("F") se conformer à IEC0,0416666666666667 à 28 V DC ("O") se conformer à IEC0,0416666666666667 à 250 V AC ("O") se conformer à IEC0,125 à 28 V DC se conformer à UL0,125 à 277 V AC se conformer à UL |
| Tension de coupure maximale: | 250 V se conformer à IEC |
| Courant de charge: | 3 A à 250 V CA3 A à 28 V CC |
| Pouvoir de commutation maximum: | 750 VA/84 W |
| Capacité de commutation minimum: | 15 mW à 3 mA, 5 V |
| Vitesse de commande: | = 18000 cycles/heure sans charge = 1200 cycles/heure sous-charge |
| Durée de vie mécanique: | 10000000 cycle |
| Durée de vie électrique: | 100000 cycle pour résistive charge en fonction de la position de montage et de l'environnement de travail |
| Consommation moyenne en W: | 0,9 W |
| Seuil de tension de retombée: | >= 0,1 Uc |
| Temps de fonctionnement: | 20 ms |
| Temps de réinitialisation: | 20 ms |
| Résistance moyenne: | 650 Ohm à 20 °C +/- 10 % |
| Limites de la tension assignée d'emploi: | 19,2...26.4 V CC |
| Catégorie de protection: | RT I |
| Position de montage: | Toutes positions |
| Poids: | 0,037 kg |
| Présentation du produit: | Produit complet |
| Tenue diélectrique: | 1300 V CA entre contacts avec microcoupure isolation:2000 V CA entre bobine et contact avec renforcé isolation:2000 V CA entre pôles avec basique isolation: |
|---|---|
| Certifications du produit: | CECSAGOSTRoHSULREACHLloyd's |
| Normes: | EN/IEC 61810-1UL 508CSA C22.2 No 14 |
| Température ambiante pour le stockage: | -40?85 °C |
| Température de fonctionnement: | -40?55 °C |
| Tenue aux vibrations: | 3 gn (f = 10?150 Hz), amplitude +/- 1 mm (sur 5 cycles en fonctionnement)5 gn (f = 10?150 Hz), amplitude +/- 1 mm (sur 5 cycles ne fonctionnent pas) |
| Degré de protection IP: | IP40 se conformer à EN/IEC 60529 |
| Tenue aux chocs mécaniques: | 10 gn en marche30 gn non fonctionnant |
| Degré de pollution: | 2 |
| Code EAN: | 3389119403900 |
|---|---|
| Rappels: | Ce produit Schneider RXM4GB1BD est de type Relais enfichable de la gamme Zelio Relay RXM. |
